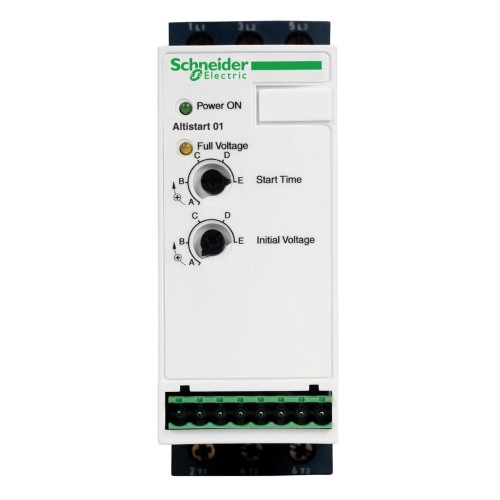

Пристрій плавного пуску для асинхронного двигуна 1,5 кВт Schneider Electric Altistart 01 (ATS01N112FT)
Популярний
Наявність:
В наявності
Код товару: ATS01N112FT
Артикул: ATS01N112FT
Виробник: Schneider Electric
10 090 грн.
Знайшли дешевше?

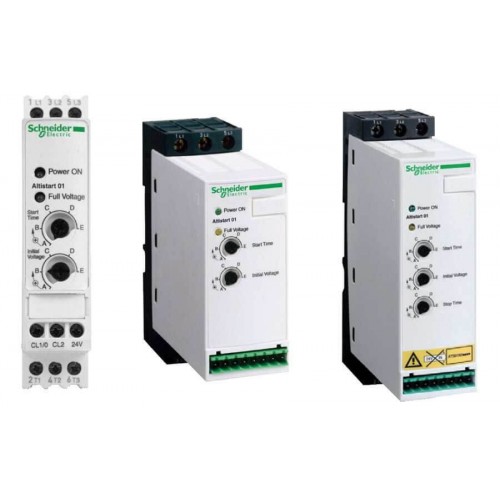

Пристрій плавного пуску серії Altistart 01 призначений для обмеження моменту пуску, плавного пуску і гальмування асинхронних двигунів. Використання Altistart 01 покращує пускові характеристики асинхронних двигунів, забезпечуючи контрольований ненаголошений плавний пуск. Воно дозволяє виключити механічні удари, що є причиною передчасного зношування, зменшити витрати на ремонт, скоротити простої обладнання. Altistart 01 обмежує момент та кидки струму при пуску механізмів, для яких не потрібний великий пусковий момент.
В установках, для яких не обов'язкова гальванічна розв'язка, застосування Altistart 01 дозволяє обійтися без контактора.
Характеристики пристрою плавного пуску для асинхронного двигуна 1,5 кВт Schneider Altistart 01
| Серія продукту: | Altistart 01 | |
|---|---|---|
| Тип виробу: | Пристрій плавного пуску (ППП) | |
| Призначення продукту: | Асинхронні двигуни | |
| Застосування конкретного виробу: | Прості машини та механізми | |
| Назва пристрою: | ATS01 | |
| Кількість фаз мережі: | 1 фаза | |
| [Us] номінальна напруга живлення | 110...480 V - 10...10 % | |
| потужність двигуна кВт | 2,2 кВт, 3-фазний на 230 В 5,5 кВт, 3-фазний на 400 V 1,5 кВт, 1 фазний на 230 В | |
| потужність двигуна л.с. | 3 л.с., 3-фазний на 230 В 1,5 л.с., 3-фазний на 210 V 7,5 л.с., 3-фазний на 460 V | |
| Icl номінальний струм пускача: | 12 А | |
| Категорія використання: | AC-53B у відповідності з EN/IEC 60947-4-2 | |
| поточне споживання: | 60 A при номінальному навантаженні | |
| варіант пуску: | Пуск в режимі регулювання напруги | |
| Розсіювана потужність у Вт: | 1 Вт при максимальному навантаженні і в кінці плавної зупинки 61 Вт в перехідному режимі |
| спосіб зборки: | З тепло-відводним радиатором | |
|---|---|---|
| Доступні функції: | Вбудований шунтуючий контактор | |
| межі напруги живлення | 99…528 В | |
| частота живлення | 50...60 Hz - 5...5 % | |
| Частота мережі | 47.5...63 Гц | |
| Вихідна напруга | <= номінальна напруга живлення | |
| [Uc] напруга ланцюга управління | 110 V AC +/- 10 % на 35 mA 24 V AC/DC +/- 10 % на 30 mA 240 V AC +/- 10 % на 80 mA | |
| час запуску | 1 s / 100 5 s / 20 Регулюється від 1 до 5 сек | |
| пусковий момент | 30...80 % пускового моменту двигуна підключеного напряму до мережі | |
| дискретний вихідний струм | 2 A DC-13 3 A AC-15 | |
| Крутний момент затягування | 1,9…2,5 Н.м 0,5 Н.м | |
| тип підключення | Гвинтова клема 4 мм - Жорсткий 1 1...10 mm² AWG 8 Ланцюг живлення Гвинтова клема - Жорсткий 1 0.5...2.5 мм² AWG 14 Схема управління Гвинтова клема 4 мм - Жорсткий 2 1...6 mm² AWG 10 Ланцюг живлення Гвинтовий роз'єм- Жорсткий 2 0.5...1 мм² AWG 17 Схема управління Гвинтовий роз'єм - Гнучкий з накінцівником 1 0,5...1.5 мм² AWG 16 Схема управління Гвинтова клема 4 мм - Гнучкий без кінця кабелю 1 1.5...10 мм² AWG 8 Ланцюг живлення Гвинтовий роз'єм - Гнучкий без кінця кабелю 1 0.5...2.5 мм² AWG 14 Схема управління Гвинтова клема 4 мм - Гнучкий з накінцівником 2 1...6 mm² AWG 10 Ланцюг живлення Гвинтова клема 4 мм - Гнучкий без кінця кабелю 2 1.5...6 мм² AWG 10 Ланцюг живлення Гвинтовий роз'єм - Гнучкий без кінця кабелю 2 0,5...1.5 мм² AWG 16 Схема управління | |
| Маркування: | CE | |
| Робоче положення: | Вертикально +/- 10 градусів | |
| Висота: | 124 мм | |
| Ширина: | 45 мм | |
| Глибина: | 131 мм | |
| Вага виробу: | 0,28 кг | |
| Код сумісності: | ATS01N1 | |
| Диапазон потужності двигуна AC-3: | 1,1…2 кВт на 200…240 В 1 фаза 2,2…3 кВт на 200…240 В 3-фазний 4…6 кВт на 380…440 В 3-фазний | |
| тип пускателя двигуна | плавний пуск |
